5

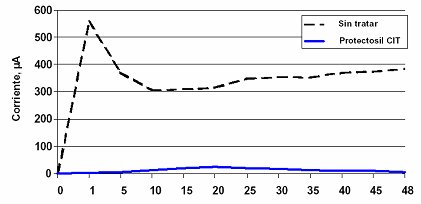

un promedio de reducción del 99% en la tasa de
corrosión, vease gráfica adjunta:
Además, cuando se aplicó
PROTECTOSIL CIT
después de
12 semanas (sobre muestras previamente desprotegidas
cuando la corrosión ya se había iniciado enérgicamente),
se observó que reducía la tasa de corrosión en un 92 %.
Vease gráfico adjunto:
Estos resultados del uso de
PROTECTOSIL CIT
en
hormigón con fisuras a lo largo de 48 semanas en ciclos
de humedecimiento y secado con solución de NaCl al 15
% señalan la resistencia del producto basado en silano
frente a su eliminación del hormigón.

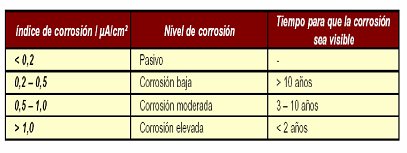

A continuación se presenta una tabla de guía sobre la
correlación entre las corrientes de corrosión, los niveles
de corrosión y los efectos potenciales que se han medido.
Reduce la corrosión por carbonatación.
Reduce espectacularmente la corrosión por
cloruros en las armaduras del hormigón. Actúa no
solo impidiendo la entrada de nuevos cloruros en la
estructura, sino que actúa contra los que se
encuentran dentro de la misma.
Puesto que la cadena del silano se une químicamente a
la matriz cementosa,
PROTECTOSIL CIT
queda
permanentemente unido dentro del hormigón y no puede
evaporarse ni ser lavado por el agua.
Por todas estas consideraciones, la propiedad optó por la
aplicación de
PROTECTOSIL CIT
como tratamiento a
realizar en la protección del edificio destinado para el
acopio de sal utilizada en el deshielo de carreteras.
3.
TRABAJOS REALIZADOS
La aplicación de
PROTECTOSIL CIT
consistió en la
impregnación mediante
rodillo

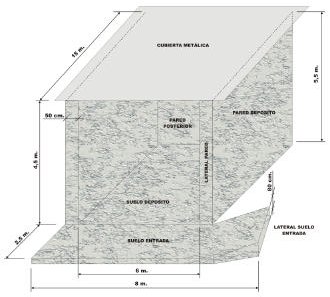

de una estructura de
hormigón armado cuyas dimensiones se muestran en la
siguiente figura adjunta.
La aplicación del producto se realizó interior y
exteriormente en las paredes del depósito y en la pared
posterior, y en la superficie del suelo del depósito, suelo
de entrada, lateral pared y lateral del suelo de entrada, por
lo que la superficie total a aplicar el producto era de:
